Arduino
Op mijn eerdere banen heb ik altijd speciaal voor het modelspoor ontwikkelde decoders aangeschaft. Bij mijn huidige baan heb ik er voor gekozen om mijn wissels en vleugelsein met servos te bedienen. De decoders die ik had zijn alleen geschikt voor het omzetten van een standaard wisselaandrijving met spoel, dus moest ik een andere oplossing vinden. De normale modelspoor merken verkopen ook servo aandrijvingen deze zijn echter vaak behoorlijk prijzig. Na wat zoekwerk kwam ik terecht bij Arduino.
Arduino
Op mijn eerdere banen heb ik altijd speciaal voor het modelspoor ontwikkelde decoders aangeschaft. Bij mijn huidige baan heb ik er voor gekozen om mijn wissels en vleugelsein met servos te bedienen. De decoders die ik had zijn alleen geschikt voor het omzetten van een standaard wisselaandrijving met spoel, dus moest ik een andere oplossing vinden. De normale modelspoor merken verkopen ook servo aandrijvingen deze zijn echter vaak behoorlijk prijzig. Na wat zoekwerk kwam ik terecht bij Arduino.
Arduino
Op mijn eerdere banen heb ik altijd speciaal voor het modelspoor ontwikkelde decoders aangeschaft. Bij mijn huidige baan heb ik er voor gekozen om mijn wissels en vleugelsein met servos te bedienen. De decoders die ik had zijn alleen geschikt voor het omzetten van een standaard wisselaandrijving met spoel, dus moest ik een andere oplossing vinden. De normale modelspoor merken verkopen ook servo aandrijvingen deze zijn echter vaak behoorlijk prijzig. Na wat zoekwerk kwam ik terecht bij Arduino. Deze minicomputers kunnen werkelijk alles schakelen en de configuratie mogelijkheden zijn eindeloos. Bovendien zijn ze overal te koop en via internet vind je ze zelfs voor een paar Euro. Met de arduino Uno zoals afgebeeld zijn er per print al 12 wissels aan te sturen. Met een externe servo driver zoals b.v. de PCA9685 zijn 64 tot 256 wissels mogelijk. Je verdiepen in deze electronica maakt de hobby echt betaalbaar Je zal er behoorlijk wat tijd in moeten stoppen, maar laat dat nu net de bedoeling van een hobby zijn. Het beste is gewoon beginnen met een testopstelling, zoiets als je hier op de foto kunt zien. Veel nuttige informatie is te vinden op: Rudy's railway
Deze minicomputers kunnen werkelijk alles schakelen en de configuratie mogelijkheden zijn eindeloos. Bovendien zijn ze overal te koop en via internet vind je ze zelfs voor een paar Euro. Met de arduino Uno zoals afgebeeld zijn er per print al 12 wissels aan te sturen. Met een externe servo driver zoals b.v. de PCA9685 zijn 64 tot 256 wissels mogelijk. Je verdiepen in deze electronica maakt de hobby echt betaalbaar Je zal er behoorlijk wat tijd in moeten stoppen, maar laat dat nu net de bedoeling van een hobby zijn. Het beste is gewoon beginnen met een testopstelling, zoiets als je hier op de foto kunt zien. Veel nuttige informatie is te vinden op: Rudy's railway
Deze minicomputers kunnen werkelijk alles schakelen en de configuratie mogelijkheden zijn eindeloos. Bovendien zijn ze overal te koop en via internet vind je ze zelfs voor een paar Euro. Met de arduino Uno zoals afgebeeld zijn er per print al 12 wissels aan te sturen. Met een externe servo driver zoals b.v. de PCA9685 zijn 64 tot 256 wissels mogelijk.
Buiten de arduino is er nog wel een klein stukje electronica nodig om de arduino te beschermen van het DCC signaal. Dat laatste is geen logisch signaal maar kan allerlei stroompieken bevatten die de arduino kunnen beschadigen. Een z.g.n. Optocoupler laat alleen licht door en geen electrische stroom. Je vindt hierna het schema en de benodigde onderdelen. Daaronder ook nog een foto zoals ik het gemonteerd heb. Je kan dit natuurlijk ook op een klein printplaatje doen. De wijze die ik gebruikt heb is heel eenvoudig omdat je dit printje direct op de Arduino kan steken. Zo'n printje is als "prototype shield" te koop.

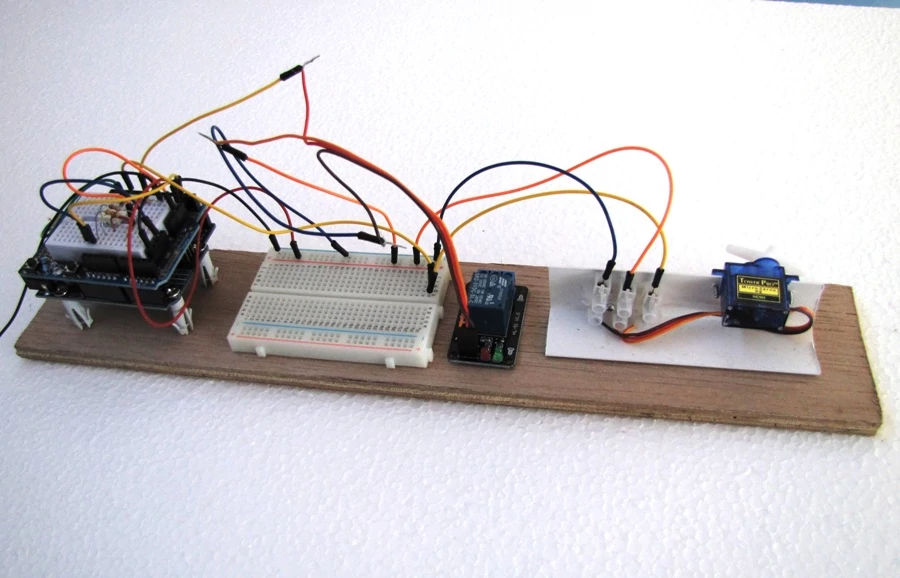

Je verdiepen in deze electronica maakt de hobby echt betaalbaar Je zal er behoorlijk wat tijd in moeten stoppen, maar laat dat nu net de bedoeling van een hobby zijn. Het beste is gewoon beginnen met een testopstelling, zoiets als je hier op de foto kunt zien. Veel nuttige informatie is te vinden op: Rudy's railway. Buiten de arduino is er nog wel een klein stukje electronica nodig om de arduino te beschermen van het DCC signaal. Dat laatste is geen logisch signaal maar kan allerlei stroompieken bevatten die de arduino kunnen beschadigen. Een z.g.n. Optocoupler laat alleen licht door en geen electrische stroom. Je vindt hierna het schema en de benodigde onderdelen. Daaronder ook nog een foto zoals ik het gemonteerd heb. Je kan dit natuurlijk ook op een klein printplaatje doen. De wijze die ik gebruikt heb is heel eenvoudig omdat je dit printje direct op de Arduino kan steken. Zo'n printje is als "prototype shield" te koop.
Uitleg schema
- Punt 1 en 2 van DCCIN is de digitale stroom die op de rails staat.
- + 5 Volt komt van het Arduino printje zelf.
- Pootje 5 van de optokopler gaat naar de GND op het Arduino printje
- De rest wijst zichzelf.
Benodigde onderdelen:
Optokopler 6N137
1K weerstand
10K weerstand
Diode 1N4148
3 polige Connector
Buiten de arduino is er nog wel een klein stukje electronica nodig om de arduino te beschermen van het DCC signaal. Dat laatste is geen logisch signaal maar kan allerlei stroompieken bevatten die de arduino kunnen beschadigen. Een z.g.n. Optocoupler laat alleen licht door en geen electrische stroom. Je vindt hierna het schema en de benodigde onderdelen. Daaronder ook nog een foto zoals ik het gemonteerd heb. Je kan dit natuurlijk ook op een klein printplaatje doen. De wijze die ik gebruikt heb is heel eenvoudig omdat je dit printje direct op de Arduino kan steken. Zo'n printje is als "prototype shield" te koop.
Uitleg schema
- Punt 1 en 2 van DCCIN is de digitale stroom die op de rails staat.
- + 5 Volt komt van het Arduino printje zelf.
- Pootje 5 van de optokopler gaat naar de GND op het Arduino printje
- De rest wijst zichzelf.
Uitleg schema
- Punt 1 en 2 van DCCIN is de digitale stroom die op de rails staat.
- + 5 Volt komt van het Arduino printje zelf.
- Pootje 5 van de optokopler gaat naar de GND op het Arduino printje
- De rest wijst zichzelf.
Daaronder ook nog een foto zoals ik het gemonteerd heb. Je kan dit natuurlijk ook op een klein printplaatje doen. De wijze die ik gebruikt heb is heel eenvoudig omdat je dit printje direct op de Arduino kan steken. Zo'n printje is als "prototype shield" te koop.
Uitleg schema
- Punt 1 en 2 van DCCIN is de digitale stroom die op de rails staat.
- + 5 Volt komt van het Arduino printje zelf.
- Pootje 5 van de optokopler gaat naar de GND op het Arduino printje
- De rest wijst zichzelf.
Uitleg schema
- Punt 1 en 2 van DCCIN is de digitale stroom die op de rails staat.
- + 5 Volt komt van het Arduino printje zelf.
- Pootje 5 van de optokopler gaat naar de GND op het Arduino printje
- De rest wijst zichzelf.
Solderen componenten:

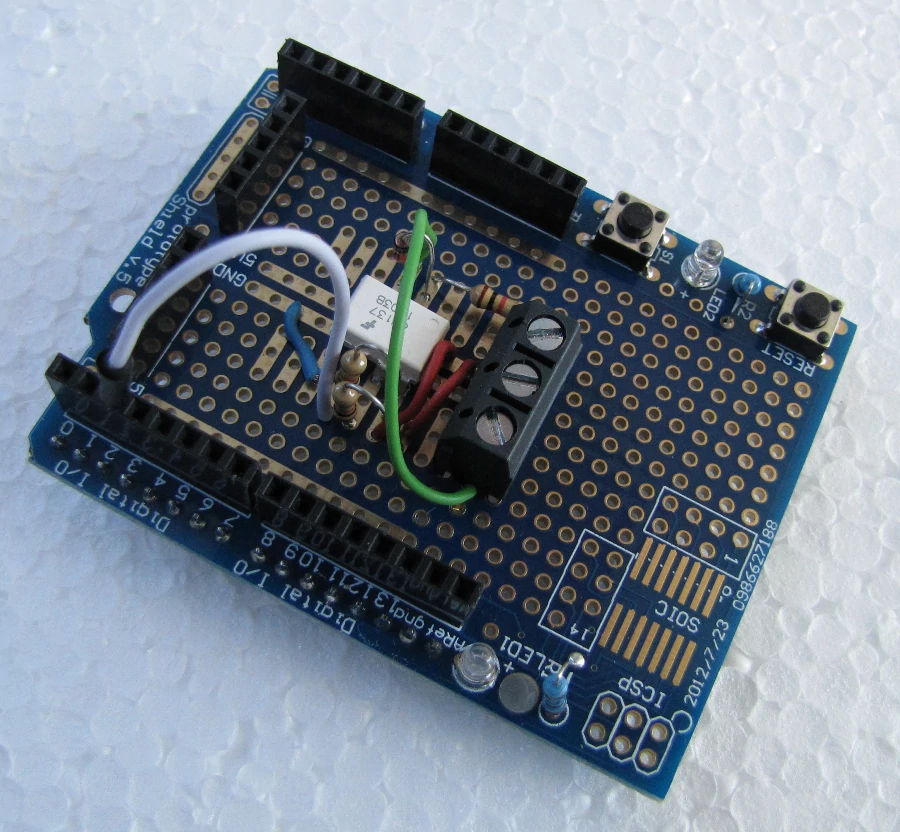

Op de foto is te zien, als je af wilt van het test breadboardje, hoe de componenten kunnen worden gesoldeerd. Als extra is een driepolige insteek connector toegevoegd. De twee buitenste is de digitale railspanning (DCCIN). De middelste poot is de gezamelijke GND als de servo's met een aparte voeding worden aangesloten. Blijft vanaf deze print alleen nog de pinnen links onder op de print die het signaal naar de servo stuurt. Let er bij de voeding van het geheel op dat deze voldoende groot gedimensioneerd zijn. In mijn geval heb ik iedere arduino van een 9 volt voeding en de servo's van een 5 volt voeding voorzien.
Benodigde onderdelen: Optokopler 6N137 - 1K weerstand - 10K weerstand - Diode 1N4148 - 3 polige Connector
Solderen componenten:
Op de foto is te zien, als je af wilt van het test breadboardje, hoe de componenten kunnen worden gesoldeerd. Als extra is een driepolige insteek connector toegevoegd. De twee buitenste is de digitale railspanning (DCCIN). De middelste poot is de gezamelijke GND als de servo's met een aparte voeding worden aangesloten. Blijft vanaf deze print alleen nog de pinnen links onder op de print die het signaal naar de servo stuurt. Let er bij de voeding van het geheel op dat deze voldoende groot gedimensioneerd zijn. In mijn geval heb ik iedere arduino van een 9 volt voeding en de servo's van een 5 volt voeding voorzien.
Solderen componenten:
Op de foto is te zien, als je af wilt van het test breadboardje, hoe de componenten kunnen worden gesoldeerd. Als extra is een driepolige insteek connector toegevoegd. De twee buitenste is de digitale railspanning (DCCIN). De middelste poot is de gezamelijke GND als de servo's met een aparte voeding worden aangesloten. Blijft vanaf deze print alleen nog de pinnen links onder op de print die het signaal naar de servo stuurt. Let er bij de voeding van het geheel op dat deze voldoende groot gedimensioneerd zijn. In mijn geval heb ik iedere arduino van een 9 volt voeding en de servo's van een 5 volt voeding voorzien.
Software:
Als eerste zal de software voor de arduino op je PC geïnstalleerd moeten worden. Gebruik je een kloon van de orginele arduino, moet je ook een speciale usb driver installeren. Zonder dit zal het niet werken. Op internet kun je allerlei kant en klare sketchjes (programmatjes voor de arduino) vinden. Deze kan je via de functie "Uploaden" in de arduino inlezen. Eenmaal ingelezen kan de arduino los van de PC zijn werk doen. Een goede start om de arduino beter te leren kennen is de site arduino-lessen.nl van Bas van Dijk.
Als eerste les wordt er een kleine sketch uitgelegd om een led op de print zelf te laten knipperen. Dit is een eerste kennismaking en goede manier om te controleren of de juiste driver is geinstalleerd en of alles werkt. Als je de arduino hardware alleen voor het schakelen van je trein wil gebruiken, zonder je verder in de mogelijkheden van een arduino te verdiepen kan je ook meteen de software van ArCoMoRa downloaden. Deze is te vinden op arcomora.com
Software:
Als eerste zal de software voor de arduino op je PC geïnstalleerd moeten worden. Gebruik je een kloon van de orginele arduino, moet je ook een speciale usb driver installeren. Zonder dit zal het niet werken. Op internet kun je allerlei kant en klare sketchjes (programmatjes voor de arduino) vinden. Deze kan je via de functie "Uploaden" in de arduino inlezen. Eenmaal ingelezen kan de arduino los van de PC zijn werk doen. Een goede start om de arduino beter te leren kennen is de site arduino-lessen.nl van Bas van Dijk. Als eerste les wordt er een kleine sketch uitgelegd om een led op de print zelf te laten knipperen. Dit is een eerste kennismaking en goede manier om te controleren of de juiste driver is geinstalleerd en of alles werkt.
Als je de arduino hardware alleen voor het schakelen van je trein wil gebruiken, zonder je verder in de mogelijkheden van een arduino te verdiepen kan je ook meteen de software van ArCoMoRa downloaden. Deze is te vinden op arcomora.com Met dank aan Nico Teering voor dit geweldige pakket. De uitleg op zijn site is heel duidelijk. Wil je liever kant en klare hardware aanschaffen kan dit ook via hem. Met de software kan je niet alleen je wissels aansturen, maar ook seinen, knipperlichten en het e.e.a. monitoren. Buiten dat kan je ook een arduino gebruiken als bezetmelder. De instelling gaat na het lezen van de handleiding heel eenvoudig. Als je de arduino hardware alleen voor het schakelen van je trein wil gebruiken, zonder je verder in de mogelijkheden van een arduino te verdiepen kan je ook meteen de software van ArCoMoRa downloaden. Deze is te vinden op arcomora.com
Software:
Als eerste zal de software voor de arduino op je PC geïnstalleerd moeten worden. Gebruik je een kloon van de orginele arduino, moet je ook een speciale usb driver installeren. Zonder dit zal het niet werken. Op internet kun je allerlei kant en klare sketchjes (programmatjes voor de arduino) vinden. Deze kan je via de functie "Uploaden" in de arduino inlezen. Eenmaal ingelezen kan de arduino los van de PC zijn werk doen. Een goede start om de arduino beter te leren kennen is de site arduino-lessen.nl van Bas van Dijk.
Software:
Als eerste zal de software voor de arduino op je PC geïnstalleerd moeten worden. Gebruik je een kloon van de orginele arduino, moet je ook een speciale usb driver installeren. Zonder dit zal het niet werken. Op internet kun je allerlei kant en klare sketchjes (programmatjes voor de arduino) vinden. Deze kan je via de functie "Uploaden" in de arduino inlezen. Eenmaal ingelezen kan de arduino los van de PC zijn werk doen. Een goede start om de arduino beter te leren kennen is de site arduino-lessen.nl van Bas van Dijk. Als eerste les wordt er een kleine sketch uitgelegd om een led op de print zelf te laten knipperen. Dit is een eerste kennismaking en goede manier om te controleren of de juiste driver is geinstalleerd en of alles werkt.
Als je de arduino hardware alleen voor het schakelen van je trein wil gebruiken, zonder je verder in de mogelijkheden van een arduino te verdiepen kan je ook meteen de software van ArCoMoRa downloaden. Deze is te vinden op arcomora.com Met dank aan Nico Teering voor dit geweldige pakket. De uitleg op zijn site is heel duidelijk. Wil je liever kant en klare hardware aanschaffen kan dit ook via hem. Met de software kan je niet alleen je wissels aansturen, maar ook seinen, knipperlichten en het e.e.a. monitoren. Buiten dat kan je ook een arduino gebruiken als bezetmelder. De instelling gaat na het lezen van de handleiding heel eenvoudig.
Met dank aan Nico Teering voor dit geweldige pakket. De uitleg op zijn site is heel duidelijk. Wil je liever kant en klare hardware aanschaffen kan dit ook via hem. Met de software kan je niet alleen je wissels aansturen, maar ook seinen, knipperlichten en het e.e.a. monitoren. Buiten dat kan je ook een arduino gebruiken als bezetmelder. De instelling gaat na het lezen van de handleiding heel eenvoudig.
Als eerste les wordt er een kleine sketch uitgelegd om een led op de print zelf te laten knipperen. Dit is een eerste kennismaking en goede manier om te controleren of de juiste driver is geinstalleerd en of alles werkt. Als je de arduino hardware alleen voor het schakelen van je trein wil gebruiken, zonder je verder in de mogelijkheden van een arduino te verdiepen kan je ook meteen de software van ArCoMoRa downloaden. Deze is te vinden op arcomora.com Met dank aan Nico Teering voor dit geweldige pakket. De uitleg op zijn site is heel duidelijk.
Wil je liever kant en klare hardware aanschaffen kan dit ook via hem. Met de software kan je niet alleen je wissels aansturen, maar ook seinen, knipperlichten en het e.e.a. monitoren. Buiten dat kan je ook een arduino gebruiken als bezetmelder. De instelling gaat na het lezen van de handleiding heel eenvoudig.
Met dank aan Nico Teering voor dit geweldige pakket. De uitleg op zijn site is heel duidelijk. Wil je liever kant en klare hardware aanschaffen kan dit ook via hem. Met de software kan je niet alleen je wissels aansturen, maar ook seinen, knipperlichten en het e.e.a. monitoren. Buiten dat kan je ook een arduino gebruiken als bezetmelder. De instelling gaat na het lezen van de handleiding heel eenvoudig.
