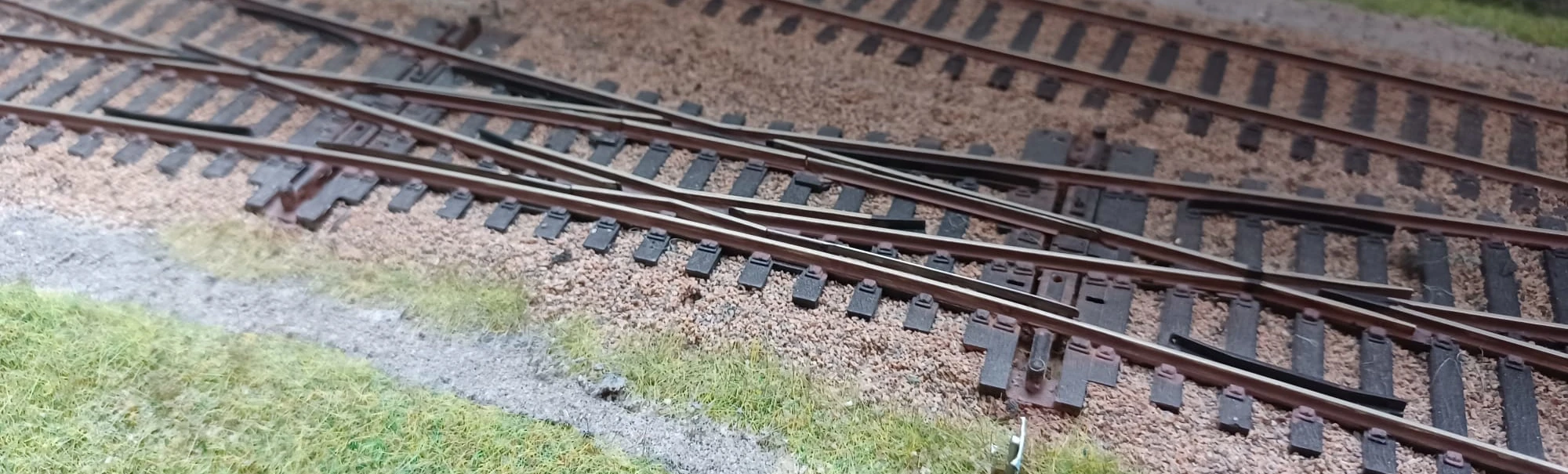

Wissel Servo's :

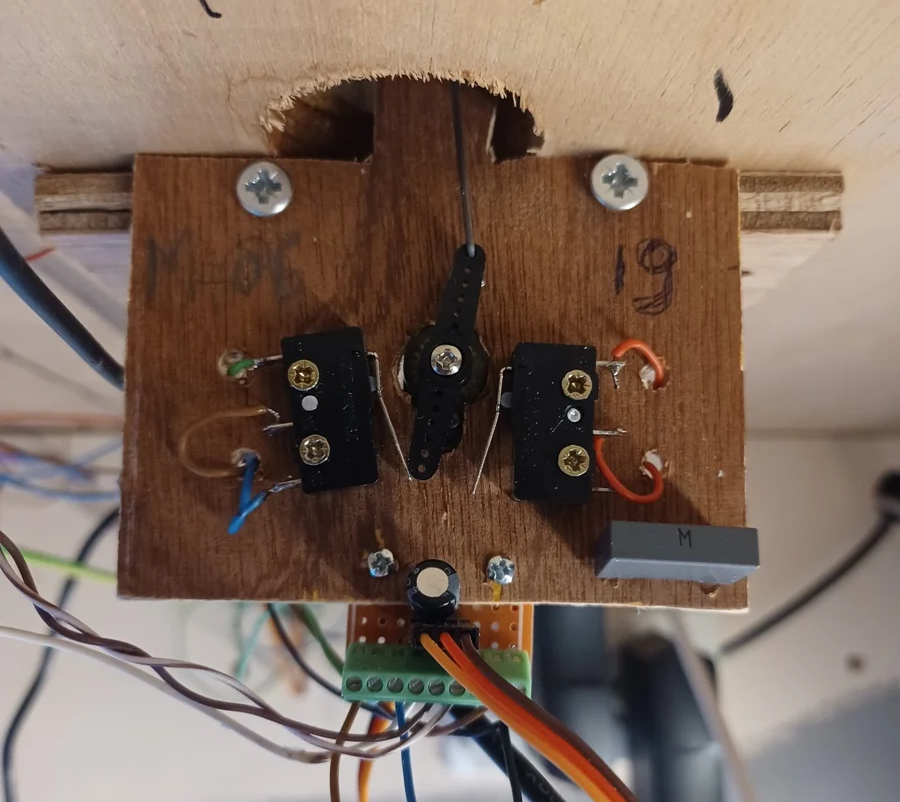

De bevestiging van de servo doe ik op een demontabel plankje waarop ik ook twee schakelaartjes bevestig en een printje waarop een aansluitklemmetje zit. Hiermee kan ik makkelijk, in geval van storing, de servo vervangen. Op het printje zitten ook drie pennetjes waarop ik de servo stekker kan steken. Het eerste schakelaartje is voor het omwisselen van de rijstroom voor het wisselpuntstuk (Electrofrog). Het tweede schakelaartje is voor de terugmelding aan de centrale zodat de wisselstand altijd overeenkomt met de stand in de besturingssoftware (In mijn geval Rocrail)
Deze laatste optie heb ik later aangebracht. Bij te goedkope servo's kan het voorkomen dat ze soms spontaan verspringen. De stand van de wissel wijkt dan af van de stand van de software wat een ontsporing tot gevolg had. Staat de wissel verkeerd wordt dit nu door de software gemeld en zal een trein ook niet vertrekken. Je ziet dus ook meteen na het opstarten of alle wissels goed staan. Verder heb ik ook nog over de + en - van de servo twee condensatoren gesoldeerd, een van 100 microF en een van 100 nanoF In geval van storing kunnen deze het probleem vaak verhelpen. Deze zijn dus normaal niet nodig.
Wissel Servo's :
Op het printje zitten ook drie pennetjes waarop ik de servo stekker kan steken. Het eerste schakelaartje is voor het omwisselen van de rijstroom voor het wisselpuntstuk (Electrofrog). Op het printje zitten ook drie pennetjes waarop ik de servo stekker kan steken. Het eerste schakelaartje is voor het omwisselen van de rijstroom voor het wisselpuntstuk (Electrofrog). Het tweede schakelaartje is voor de terugmelding aan de centrale zodat de wisselstand altijd overeenkomt met de stand in de besturingssoftware (In mijn geval Rocrail) Deze laatste optie heb ik later aangebracht. Bij te goedkope servo's kan het voorkomen dat ze soms spontaan verspringen.
De stand van de wissel wijkt dan af van de stand van de software wat een ontsporing tot gevolg had. Staat de wissel verkeerd wordt dit nu door de software gemeld en zal een trein ook niet vertrekken. Je ziet dus ook meteen na het opstarten of alle wissels goed staan. Verder heb ik ook nog over de + en - van de servo twee condensatoren gesoldeerd, een van 100 microF en een van 100 nanoF In geval van storing kunnen deze het probleem vaak verhelpen. Deze zijn dus normaal niet nodig.

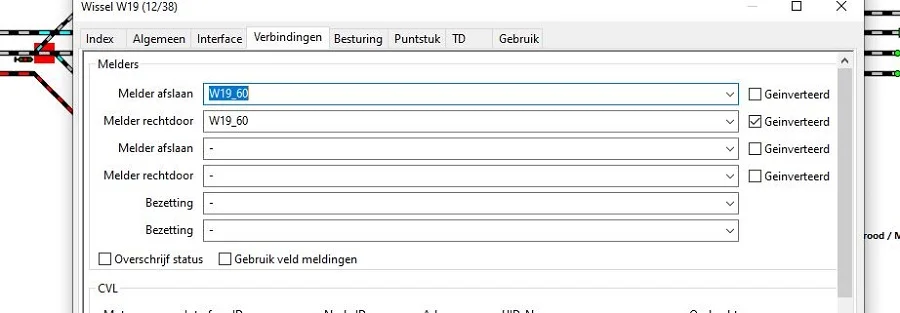

Mocht je rocrail gebruiken, zie je op deze schermafdruk waar je de terugmelder moet invoeren die aangestuurd wordt door een van de schakelaartjes die door de servo wordt omgezet. Je hebt maar een melder nodig om het te laten werken.
Mocht je rocrail gebruiken, zie je op deze schermafdruk waar je de terugmelder moet invoeren die aangestuurd wordt door een van de schakelaartjes die door de servo wordt omgezet. Je hebt maar een melder nodig om het te laten werken. Je ziet ook een rood vlakje bij de wissel als de werkelijke stand van de wissel niet overeenkomt met het scherm.
Je ziet ook een rood vlakje bij de wissel als de werkelijke stand van de wissel niet overeenkomt met het scherm.

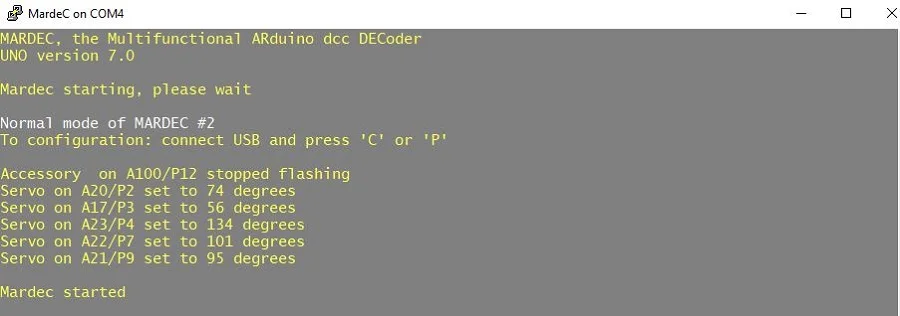

Deze schermafdruk is van Arcomora. Hier zie je dus geen opdrachtregel meer van de arduino software, dus ook geen ingewikkelde commando's meer. Je hoeft niet meer te doen dan de software "MardeC" naar je arduino te oploaden en je kan eenvoudig door het ingeven van letters je arduino programmeren.
Deze schermafdruk is van Arcomora. Hier zie je dus geen opdrachtregel meer van de arduino software, dus ook geen ingewikkelde commando's meer. Je hoeft niet meer te doen dan de software "MardeC" naar je arduino te oploaden en je kan eenvoudig door het ingeven van letters je arduino programmeren. Eenvoudiger kan het niet. Mardec is de software die je wissels en knipperlichten kan aansturen. In het pakket zitten nog meer programmatjes om evt seinen aan te sturen of je arduino om te toveren tot bezetmelder.
Eenvoudiger kan het niet. Mardec is de software die je wissels en knipperlichten kan aansturen. In het pakket zitten nog meer programmatjes om evt seinen aan te sturen of je arduino om te toveren tot bezetmelder.
