Licht- en armseinen

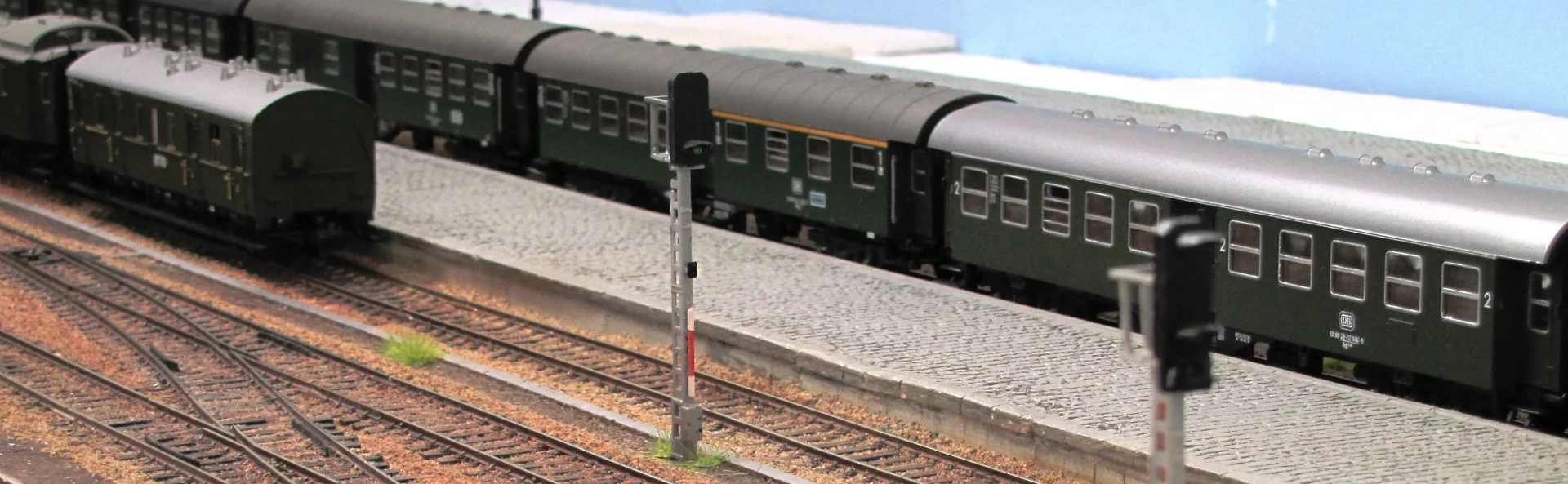

Op mijn nieuwe baan worden zowel licht als armseinen gebruikt. Beide bestel ik als bouwpakket bij Conrad. Het is even wat werk, maar de prijs is heel gunstig en het resultaat mag volgens mij gezien worden. De aandrijving voor de armseinen gebeurd net als bij de wissels met servos. Het licht wordt op 12V met een bijgeleverde weerstand aangesloten en is onafhankelijke van de stand van het sein altijd aan. Voor de lichtseinen gebruik ik een kant en klaar decoder of arduino. Afhankelijk van wat ik nog had liggen.

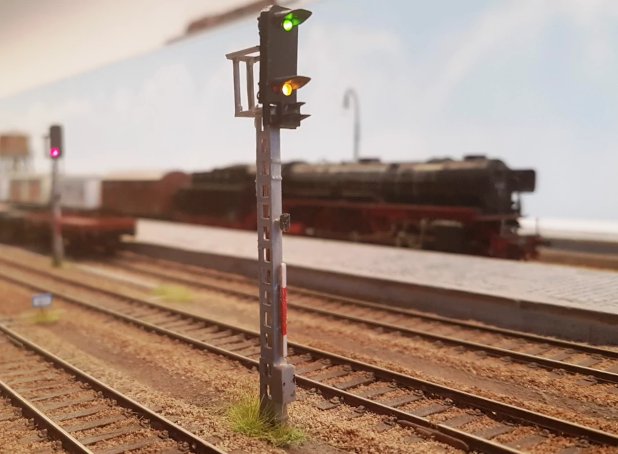

Bouwen van het lichtsein

Er zijn lichtseinen met 2 of meerdere leds afhankelijk van het seinbeeld dat gewenst is. Het bouwen is in principe gelijk. Alleen wordt het met meerdere leds wel steeds wat moeilijker. Als je dit nog nooit gedaan hebt zou ik met de eenvoudigste beginnen.

Licht- en armseinen

Op mijn nieuwe baan worden zowel licht als armseinen gebruikt. Beide bestel ik als bouwpakket bij Conrad. Het is even wat werk, maar de prijs is heel gunstig en het resultaat mag volgens mij gezien worden. De aandrijving voor de armseinen gebeurd net als bij de wissels met servos. Het licht wordt op 12V met een bijgeleverde weerstand aangesloten en is onafhankelijke van de stand van het sein altijd aan. Voor de lichtseinen gebruik ik een kant en klaar decoder of arduino. Afhankelijk van wat ik nog had liggen.

Licht- en armseinen

Het samenbouwen stelt weinig voor. Er zit een duidelijke handleiding bij. Het moeilijkste is het solderen van de leds. In het bouwpakketje is lakdraad bijgevoegd. In enkele recenties op Conrad las ik dat dit niet te solderen was. Dat klopt natuurlijk als je het draadje niet een stukje van zijn lak ontdoet. Eén manier is eenvoudig wegschrapen met een hobbymesje.

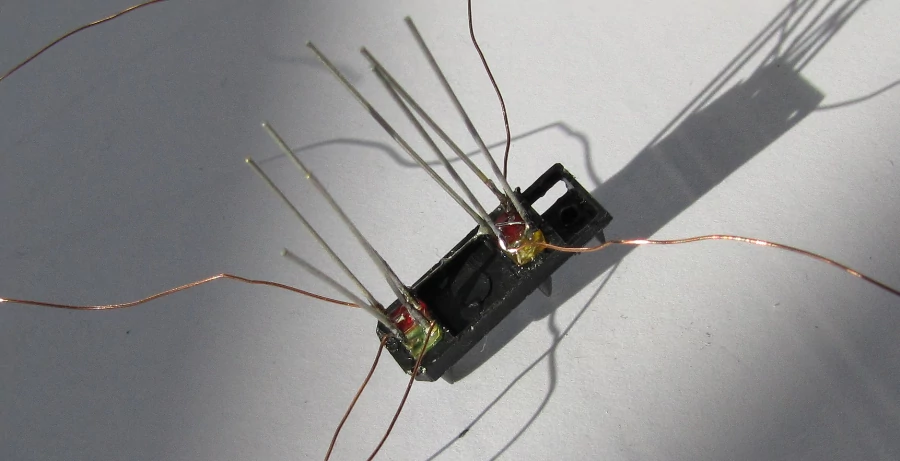

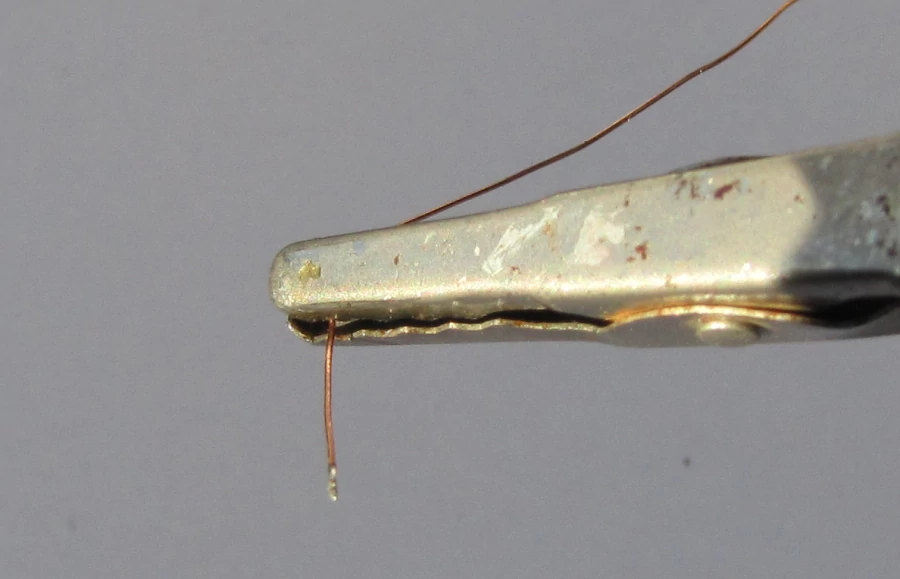

Als de lak verwijderd is, dan eerst het uiteinde van het draadje vertinnen. Knip de pootjes van de ledjes nog niet af. Deze extra lengte zorgt ervoor dat de warmte snel kan worden afgevoerd. Breng ook wat tin op het led pootje aan door het kort met een fijne soldeertip te verwarmen en wat soldeertin toe te voegen. Buig nu het draadje zo dat het achter een pootje blijft haken. Zo kan je makkelijker het draadje op zijn plaats houden. Gebruik hiervoor een z.g.n. derde hand met loepje.

Bouwen van het lichtsein

Er zijn lichtseinen met 2 of meerdere leds afhankelijk van het seinbeeld dat gewenst is. Het bouwen is in principe gelijk. Alleen wordt het met meerdere leds wel steeds wat moeilijker. Als je dit nog nooit gedaan hebt zou ik met de eenvoudigste beginnen. Het samenbouwen stelt weinig voor. Er zit een duidelijke handleiding bij. Het moeilijkste is het solderen van de leds. In het bouwpakketje is lakdraad bijgevoegd. In enkele recenties op Conrad las ik dat dit niet te solderen was. Dat klopt natuurlijk als je het draadje niet een stukje van zijn lak ontdoet. Eén manier is eenvoudig wegschrapen met een hobbymesje.

Op mijn nieuwe baan worden zowel licht als armseinen gebruikt. Beide bestel ik als bouwpakket bij Conrad. Het is even wat werk, maar de prijs is heel gunstig en het resultaat mag volgens mij gezien worden. De aandrijving voor de armseinen gebeurd net als bij de wissels met servos. Het licht wordt op 12V met een bijgeleverde weerstand aangesloten en is onafhankelijke van de stand van het sein altijd aan. Voor de lichtseinen gebruik ik een kant en klaar decoder of arduino. Afhankelijk van wat ik nog had liggen.

Op mijn nieuwe baan worden zowel licht als armseinen gebruikt. Beide bestel ik als bouwpakket bij Conrad. Het is even wat werk, maar de prijs is heel gunstig en het resultaat mag volgens mij gezien worden. De aandrijving voor de armseinen gebeurd net als bij de wissels met servos. Het licht wordt op 12V met een bijgeleverde weerstand aangesloten en is onafhankelijke van de stand van het sein altijd aan. Voor de lichtseinen gebruik ik een kant en klaar decoder of arduino. Afhankelijk van wat ik nog had liggen.

Bouwen van het lichtsein

Er zijn lichtseinen met 2 of meerdere leds afhankelijk van het seinbeeld dat gewenst is. Het bouwen is in principe gelijk. Alleen wordt het met meerdere leds wel steeds wat moeilijker. Als je dit nog nooit gedaan hebt zou ik met de eenvoudigste beginnen. Het samenbouwen stelt weinig voor. Er zit een duidelijke handleiding bij. Het moeilijkste is het solderen van de leds. In het bouwpakketje is lakdraad bijgevoegd. In enkele recenties op Conrad las ik dat dit niet te solderen was.

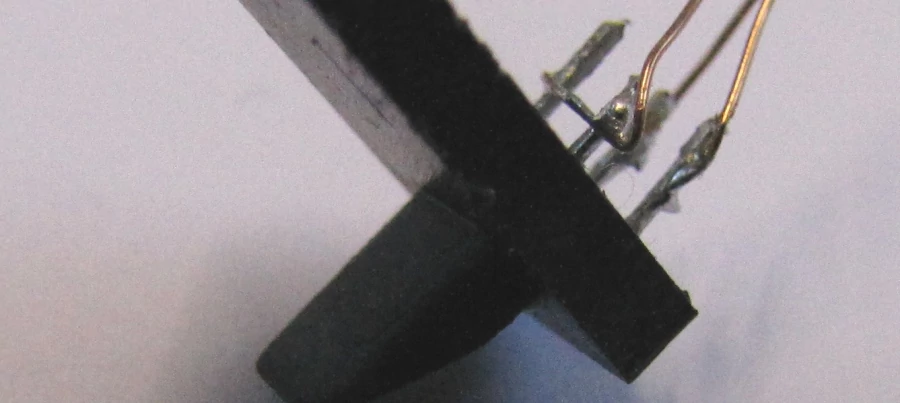

Als de lak verwijderd is, dan eerst het uiteinde van het draadje vertinnen. Knip de pootjes van de ledjes nog niet af. Deze extra lengte zorgt ervoor dat de warmte snel kan worden afgevoerd. Breng ook wat tin op het led pootje aan door het kort met een fijne soldeertip te verwarmen en wat soldeertin toe te voegen. Buig nu het draadje zo dat het achter een pootje blijft haken. Zo kan je makkelijker het draadje op zijn plaats houden. Gebruik hiervoor een z.g.n. derde hand met loepje. Houdt nu het draadje op zijn plaats en verwarm kort met de soldeerbout tot het tin gaat vloeien. Voeg tegelijk indien nodig nog wat tin toe.

Dat klopt natuurlijk als je het draadje niet een stukje van zijn lak ontdoet. Eén manier is eenvoudig wegschrapen met een hobbymesje. Als de lak verwijderd is, dan eerst het uiteinde van het draadje vertinnen. Knip de pootjes van de ledjes nog niet af. Deze extra lengte zorgt ervoor dat de warmte snel kan worden afgevoerd.

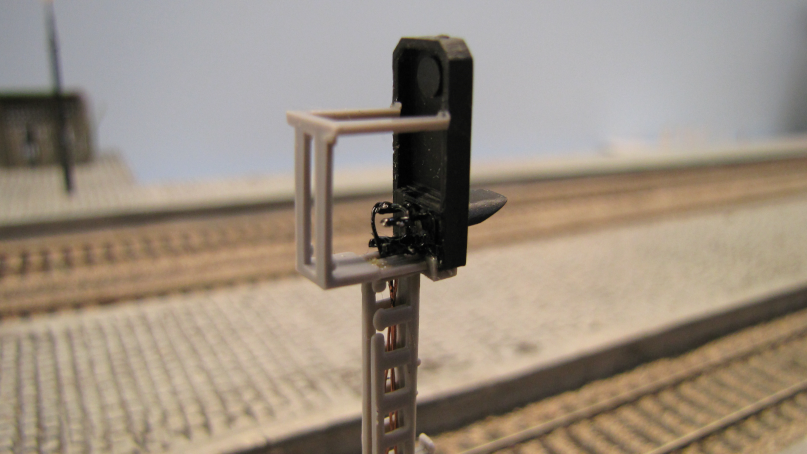

Houdt nu het draadje op zijn plaats en verwarm kort met de soldeerbout tot het tin gaat vloeien. Voeg tegelijk indien nodig nog wat tin toe. Na het bevestigen van alle draadjes kunnen de led-pootjes worden afgeknipt. Na het aansolderen van de weerstanden en diodes aan de andere zijde, kan nu worden getest of alle leds branden. Terwijl de leds zijn aangesloten moet de achterkant zwart geschilderd worden om geen licht aan de achterzijde te zien. Met de leds aan kan je gelijk zien of er echt geen licht aan de achterzijde doorschijnt. Nu het seintje verder in elkaar lijmen en met wat modelhobbyverf afwerken.

Na het bevestigen van alle draadjes kunnen de led-pootjes worden afgeknipt. Na het aansolderen van de weerstanden en diodes aan de andere zijde, kan nu worden getest of alle leds branden. Terwijl de leds zijn aangesloten moet de achterkant zwart geschilderd worden om geen licht aan de achterzijde te zien. Met de leds aan kan je gelijk zien of er echt geen licht aan de achterzijde doorschijnt. Nu het seintje verder in elkaar lijmen en met wat modelhobbyverf afwerken.

Dat klopt natuurlijk als je het draadje niet een stukje van zijn lak ontdoet. Eén manier is eenvoudig wegschrapen met een hobbymesje. Als de lak verwijderd is, dan eerst het uiteinde van het draadje vertinnen. Knip de pootjes van de ledjes nog niet af. Deze extra lengte zorgt ervoor dat de warmte snel kan worden afgevoerd.

Breng ook wat tin op het led pootje aan door het kort met een fijne soldeertip te verwarmen en wat soldeertin toe te voegen. Buig nu het draadje zo dat het achter een pootje blijft haken. Zo kan je makkelijker het draadje op zijn plaats houden. Gebruik hiervoor een z.g.n. derde hand met loepje. Houdt nu het draadje op zijn plaats en verwarm kort met de soldeerbout tot het tin gaat vloeien. Voeg tegelijk indien nodig nog wat tin toe. Na het bevestigen van alle draadjes kunnen de led-pootjes worden afgeknipt.

Na het aansolderen van de weerstanden en diodes aan de andere zijde, kan nu worden getest of alle leds branden. Terwijl de leds zijn aangesloten moet de achterkant zwart geschilderd worden om geen licht aan de achterzijde te zien. Met de leds aan kan je gelijk zien of er echt geen licht aan de achterzijde doorschijnt. Nu het seintje verder in elkaar lijmen en met wat modelhobbyverf afwerken.

Na het aansolderen van de weerstanden en diodes aan de andere zijde, kan nu worden getest of alle leds branden. Terwijl de leds zijn aangesloten moet de achterkant zwart geschilderd worden om geen licht aan de achterzijde te zien. Met de leds aan kan je gelijk zien of er echt geen licht aan de achterzijde doorschijnt. Nu het seintje verder in elkaar lijmen en met wat modelhobbyverf afwerken.

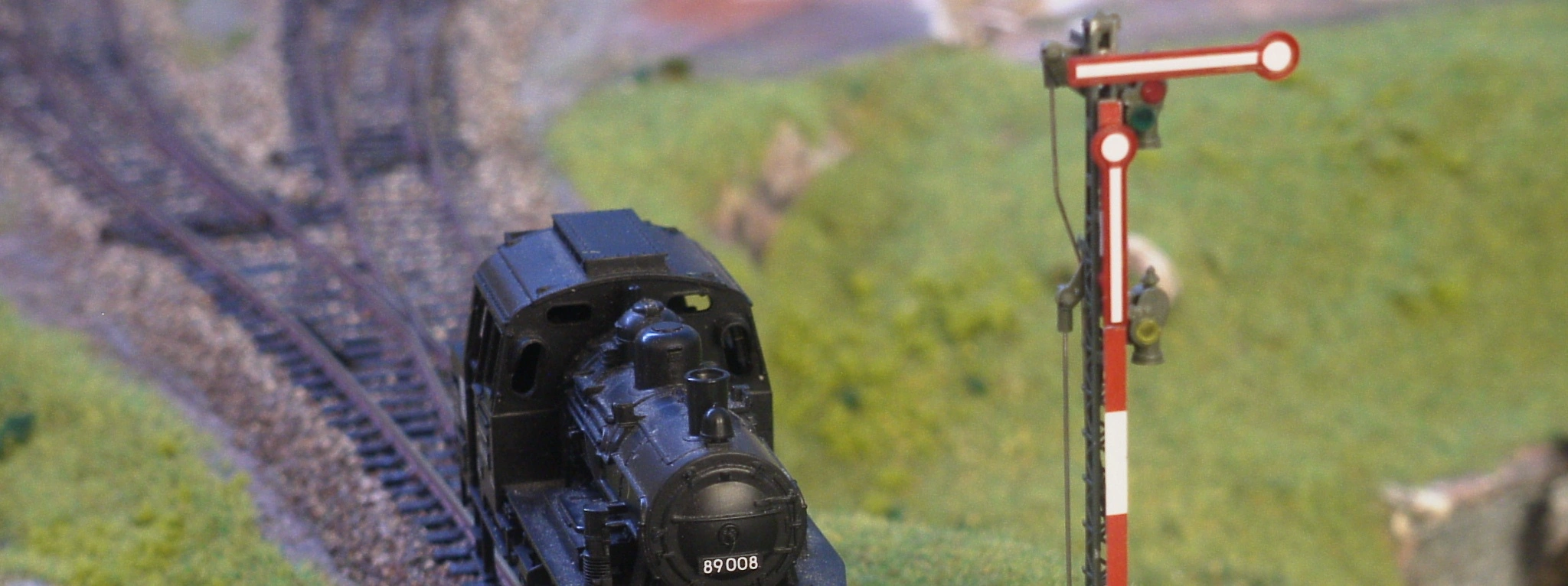

Bouwen van een arm-sein

Ook hierbij zit het moeilijke gedeelte in het solderen van de leds en is dit precies hetzelfde als van de lichtseinen. Voor het overige geldt, als je van priegelen houdt moet met de duidelijke handleiding die erbij geleverd wordt de rest geen probleem zijn. Het aandrijven met een servo is in tegenstelling van een wissel nog wel een probleem. Omdat het een delicaat mechaniek is en een servo bij een te grote uitslag het seintje kan forceren, moet hiervoor iets speciaals gefabriceerd worden, zodat het sein onder alle omstandigheden niet beschadigd wordt. Dit is nog "under construction" en zal later toegevoegd worden.

Bouwen van een arm-sein

Ook hierbij zit het moeilijke gedeelte in het solderen van de leds en is dit precies hetzelfde als van de lichtseinen. Voor het overige geldt, als je van priegelen houdt moet met de duidelijke handleiding die erbij geleverd wordt de rest geen probleem zijn.

Bouwen van een arm-sein

Ook hierbij zit het moeilijke gedeelte in het solderen van de leds en is dit precies hetzelfde als van de lichtseinen. Voor het overige geldt, als je van priegelen houdt moet met de duidelijke handleiding die erbij geleverd wordt de rest geen probleem zijn. Het aandrijven met een servo is in tegenstelling van een wissel nog wel een probleem.

Het aandrijven met een servo is in tegenstelling van een wissel nog wel een probleem. Omdat het een delicaat mechaniek is en een servo bij een te grote uitslag het seintje kan forceren, moet hiervoor iets speciaals gefabriceerd worden, zodat het sein onder alle omstandigheden niet beschadigd wordt. Dit is nog "under construction" en zal later toegevoegd worden.

Omdat het een delicaat mechaniek is en een servo bij een te grote uitslag het seintje kan forceren, moet hiervoor iets speciaals gefabriceerd worden, zodat het sein onder alle omstandigheden niet beschadigd wordt. Dit is nog "under construction" en zal later toegevoegd worden.
